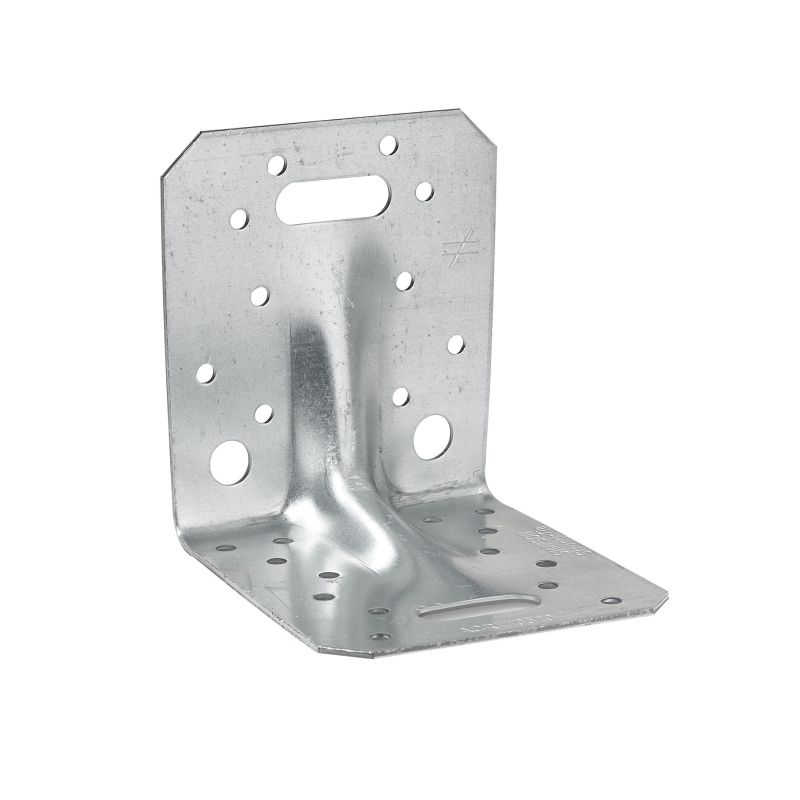

Équerre mixte renforcée SIMPSON - A90xB105xC105x2mm - ACRL10520
Ref. SAA10035
Livraison à domicile 10-15 jours
Vendu par Distriartisan
- Livraison à partir de 5,10 €
- Avantages fidélité 2 0,02 € offerts
- Demander un devis
-
J'ai trouvé ce produit moins cher ailleurs
-
Signaler des informations incorrectes sur cette offre
- Livraison sur chantier
- Paiement simple & sécurisé
- Satisfait ou remboursé
Description du produit
Détails :
Equipement :
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Avantages :
- Résistante aux efforts de traction et cisaillement,
- Utilisable dans de multiples configurations,
- Réglage latéral possible.
Support :
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d'utilisation :
- Fixation de fermettes.
- Ancrage de chevrons, consoles, chevêtres...
Equipement :
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- Boulons
- Tirefonds
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16-130
Sur acier :
- Boulons Ø10 mm
Installation
- Approcher l’élément à fixer du support,
- Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,

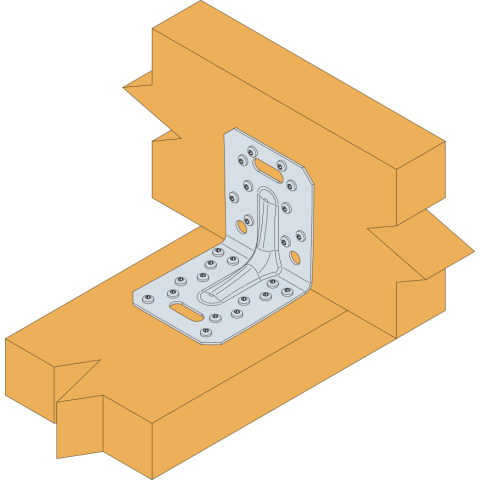

- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

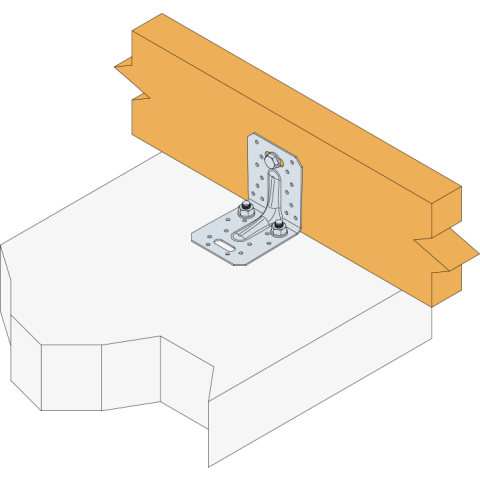

- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre (cas particulier d’une fixation avec 1 seule équerre) :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement (cas particulier d’une fixation avec 1 seule équerre) :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
- Pour consulter les charges correspondantes, contactez-nous.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.

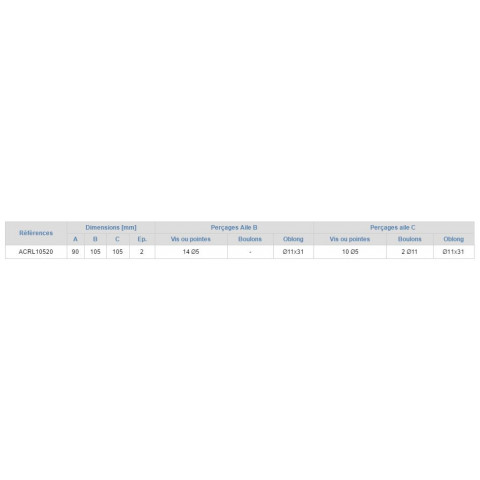

Caractéristiques :

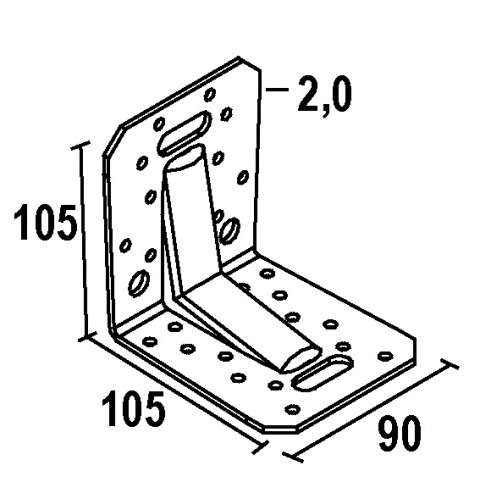

- Dimensions :
- Largeur A : 90 mm
- Hauteur B : 105 mm
- Longueur C : 105 mm
- Epaisseur : 2 mm
- Perçages :
- Aile B :
- Fixation : 14 Ø5
- Oblong : 1 Ø11x31
- Aile C :
- Fixation: 10 Ø5
- Boulons : 2 Ø11
- Oblong : 1 Ø11x31
| Référence | 5701953479107 |
|---|---|
| Référence Fabricant | ACRL10520 |
| Marque | Simpson |
| Délai de livraison | 10-15 jours |
| Conditionnement |
1 pièce |
