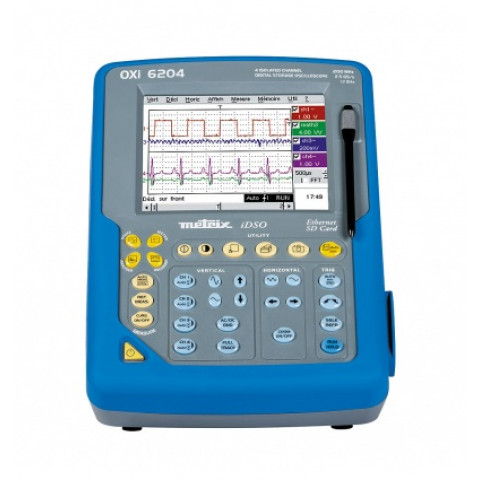

Oxi6204 oscilloscope numérique d’isolement 4x200mhz sd coul

OXi6204 oscillocope numérique à voies isolées 4 voies 200 MHz entrées BNC - 2,5Gech/s monocoup 100Gech/s ETS - 50kpts - Modes Multimètre FFT Enregistreur - USB - Ethernet - Carte SD - 600V CAT III - Alimentation secteur4 voies isolées entre elles et par rapport à le terre sur BNC plastique renforcé, remplace les oscilloscopes différentiels mixtes METRIX OX 8022, OX 8042 et OX 8062.Échantillonnage 2,5 Gé/s en Monocoup et 100 Gé/s en mode répétitifRésolution 12 bitsAnalyse FFT “ temps réel ” et fonctions de calcul sur les voies simples et complexes sur 2500 ptsMultimètres numériques, TRMS, 8 000 points, 200 kHz avec enregistrement graphique horodaté sur 4 voies32 touches de commande directe, menus “ Windows-like ” et commandes graphiques sur écran tactile 5.7 pouces600 V CAT IIL’oscilloscope numérique de table OXi 6204 répond aux besoins des domaines de l’électronique de puissance, de la maintenance, de l’électrotechnique en remplacement des oscilloscopes différentiels. L’OXi 6204 convient parfaitement aux mesures utiles pour les ingénieurs et techniciens de laboratoire, agents techniques, enseignants, fabricants d’appareils électroniques et électriques… Les applications sont multiples : maintenance électrique et bureau d’études, laboratoire de réparation et SAV, enseignement technique….Compact, stable et léger, l’OXi 6204 dispose d’une poignée et d’un coffre de rangement intégré.  Doté d’un écran tactile de 5,7 pouces pour l’accès aux commandes graphiques, il dispose en face avant de 32 touches d’accès direct aux fonctions. Côté performances, l’OXi 6204 offre un échantillonnage rapide et haute résolution avec son convertisseur 12 bits / 2,5 Gé/s, un échantillonnage à 100 Gé/s sur signaux périodiques, ainsi qu’une capture de transitoires de 2 ns, évitant le sous-échantillonnage. Il offre de nombreuses possibilités de déclenchements : sur front, largeur d’impulsions, retard, comptage, TV. Il dispose également du mode Sauvegarde/Relance : sur seuils de mesure avec enregistrements sous forme de fichier. L’autoset complet en moins de 5 s avec reconnaissance des voies permet notamment le réglage automatique de l’analyse FFT.Les fonctions MATH classiques ou avancées permettent de couvrir de nouvelles applications particulières, y compris la simulation d’une trace à partir de son équation mathématique, et ainsi de modéliser un résultat.Grâce à ses 4 multimètres numériques 8000 pts TRMS intégrés, l’OXi 6204 permet les mesures classiques de tension, résistance, continuité, capacité, fréquence et test diode ou encore de température Pt100 et de puissance monophasée et triphasée sur la bande-passante de 200 kHz. 3 modes en compléments des modes oscilloscope et multimètre :-le mode RECORDER permet des enregistrements longs et lents,-le mode HARMONIQUE pour mesurer les perturbations THD  sur une fréquence de fondamental de 40 à 450 Hz,-le mode FFT calculé sur 2500 points sur chaque voie peut être réglé automatiquement Caractéristiques techniques complémentaires :Nombre de voies : 4 voies BNC plastiques isolées de la terreSensibilité verticale : Calibres de 2,5 mV à 200 V/div Déviation horizontal : Calibres de 1 ns/div à 200 s/div.Profondeur mémoire : 50000 points / voieMémoire utilisateur : 2 Mo pour stocker les fichiers : trace, texte, configuration, fonctions maths, fichiers d’impression, fichiers d’image etc.+ SD-Card amovible de grande capacité (2 Go)
Caractéristiques :

Hauteur en mm : 230
Référence : OXI6204

Référence	3760171419281
Marque	Chauvin Arnoux
